三效廢水蒸發器產品概述
三效廢水蒸發器，是一種采用列管式自循環加熱工作原理，物理受熱時間短、蒸發速度快、操作簡單的提取濃縮設備，有效保持物料原效，廣泛適合于制藥、化工、食品、輕工等的液體物料的蒸發濃縮工藝裝置。
性能與特點
1、本設備采用列管式自循環內加熱工作原理，物料利用熱量上升的原理，在換熱器內部由上而下不斷循環。
2、節能效果好，比單效蒸發器節約蒸發量70%左右。物料在密閉系統中蒸發濃縮，環境清潔舒適，本系統設備設計有除沫裝置，防止跑料現象。
3、自循環蒸發適用范圍很廣，熱敏性物料、較高粘度的溶液物料、濃縮比大的物料、含有少量固體溶液的物料都可適用，但高粘度物料、容易結垢的物料或有晶體析出的物料需要配套其他設備使用（比如刮板薄膜蒸發器），產量可設計每小時可從幾百公斤到幾十噸。
4、根據物料特性，流程可以分為順流、逆流、串聯、并聯設計。
5、配置全自動控制系統，使用簡便，占地小，效果穩定，可進行連續性生產。
技術參數
|
型 號 |
RZSZ-500 |
RZSZ-1000 |
RZSZ-2000 |
RZSZ-3000 |
RZSZ-5000 |
|
進料量（kg/h） |
500 |
1000 |
2000 |
3000 |
5000 |
|
蒸發量（kg/h） |
450 |
900 |
1800 |
2700 |
4500 |
|
蒸汽耗量（kg/h） |
190 |
380 |
760 |
1140 |
1900 |
|
耗電量（kw/h） |
6 |
12 |
18 |
26 |
32 |
|
冷卻水量（T/h） |
10 |
20 |
40 |
60 |
100 |
|
生蒸汽壓力（表壓Mpa） |
0.3 |
|
一效加熱器溫度（℃） |
~100 |
|
二效加熱器溫度（℃） |
~80 |
|
三效加熱器溫度（℃）） |
~60 |
|
分離器溫度（℃） |
55~85 |
|
分離器真空度（Mpa） |
-0.05~0.08 |
本產品經公司實際操作研究，工作壓力小于0.1Mpa，無需按壓力容器設計制造。

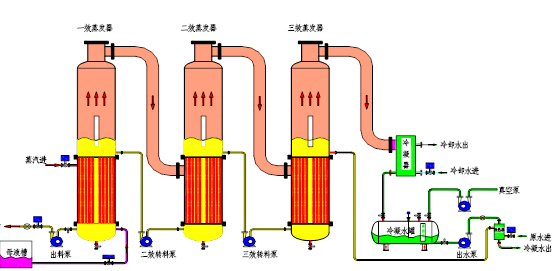

主要部件示意圖
1、一效加熱分離器 2、二效加熱分離器 3、三效加熱分離器 4、預熱器 5、冷凝器 6、冷水罐
三效強制循環蒸發結晶裝置概述
三效多級蒸發器，是一種采用列管式強制循環外加熱工作原理，物理受熱時間短、蒸發速度快、濃縮比重大，有效保持物料原效，廣泛適合于制藥、化工、食品、輕工等的液體物料的蒸發濃縮工藝過程，特別適用于高鹽廢水處理。
性能與特點
1、本設備采用列管式強制循環外加熱工作原理，配有強制循環泵。物料受熱時間短、蒸發速度快，濃縮比重大，可應用于高鹽廢水濃縮結晶、除鹽工藝。
2、節能效果好，比單效蒸發器節約蒸發量70%左右。物料在密閉系統中蒸發濃縮，環境清潔舒適，本系統設備獨特的除沫裝置，防止跑料現象。
3、強制循環蒸發適用于熱敏性物料、濃縮比大的物料、高粘度物料、容易結垢的物料或有晶體析出的物料都可適用，如有有機物可配套刮板薄膜蒸發器效果好，產量可設計每小時可從幾百公斤到幾十噸。
3、按物料流程可以分為順流、逆流。材質可根據物料的特性分別選擇。
4、配置全自動控制系統，使用簡便，效果穩定，可進行連續性生產。
主要技術參數
|
型 號 |
RQSZ-1000 |
RQSZ-2000 |
RQSZ-3000 |
RQSZ-4000 |
RQSZ-5000 |
|
進料量（kg/h） |
1000 |
2000 |
3000 |
4000 |
5000 |
|
出水量（kg/h） |
900 |
1800 |
2700 |
3600 |
4500 |
|
生蒸汽耗量（kg/h） |
380 |
760 |
1140 |
1520 |
1900 |
|
耗電量（kw/h） |
40 |
50 |
80 |
100 |
100 |
|
冷卻水量（T/h） |
20 |
40 |
60 |
80 |
100 |
|
生蒸汽壓力（表壓Mpa） |
0.3 |
|
一效加熱器溫度（℃） |
~100 |
|
二效加熱器溫度（℃） |
~80 |
|
三效加熱器溫度（℃）） |
~60 |
|
分離器溫度（℃） |
55~85 |
|
分離器真空度（Mpa） |
-0.05~0.08 |
根據物料的性質，參數會有一定誤差。

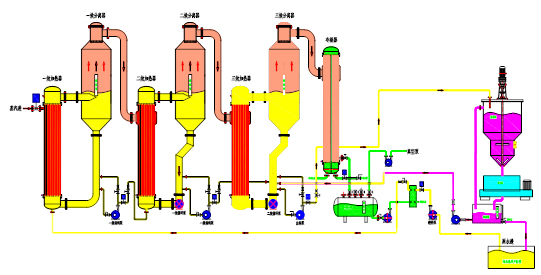

主要部件示意圖
1、一效加熱器 2、二效加熱器 3、三效加熱器 4、一效分離器 5、二效分離器 6、三效分離器 7、預熱器 8、冷凝器 9、冷水罐
